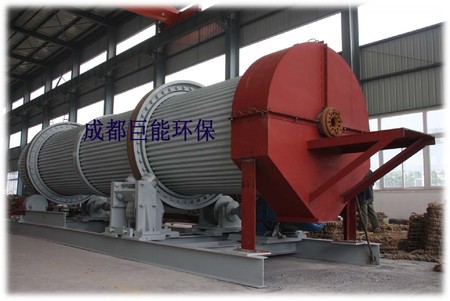

MSG系列冷渣机的热交换间壁结构，是借鉴大容量高参数CFB锅炉炉膛广泛采用的用于提高热效率的膜式水冷壁管屏结构。
膜式水冷壁结构
采用这种光管和肋片焊接成管排的膜式水冷壁结构，相比传统的钢制双层套筒板式水冷壁，能有效地增加在相同的设备体积下的热渣与冷却水的能量交换面积，在内壁上焊接的导渣抛渣用百叶式鳍片，还能再增加传热性，从而在为提高冷却效果。这种肋片管排可耐受6Mpa以上的管程压力，使冷渣机能适应更宽范围的冷却水水源，同时这种管排壁式结构的刚性强，更能减小变载应力。
分仓式结构
通过膜式壁将膜式壁水套分割为3～8个独立的冷却腔体，每个腔体成为一个独立的滚筒式冷渣器功能体。
这样使冷渣机的冷却面积和出力提高1.95～3.55倍。
设倍数为X，简单的几何计算可知：X=（N+3.14）/3.14= 1.95～3.55，N=3～8（即：分区3～8个区间）
主要参数表
型号\参数 | 出力(t/h) | 电机功率（KW） | 耗水量(t/h) | 备注 |
MSG14*L | 5～10 | 5～11 | 20～40 |
|
MSG16*L | 5～15 | 7.5～15 | 20～60 |
|
MSG18*L | 10～20 | 11～18.5 | 40～80 |
|
MSG20*L | 15～25 | 15～22 | 60～100 |
|
MSG22*L | 20～35 | 18.5～33 | 80～140 |
|
