概述

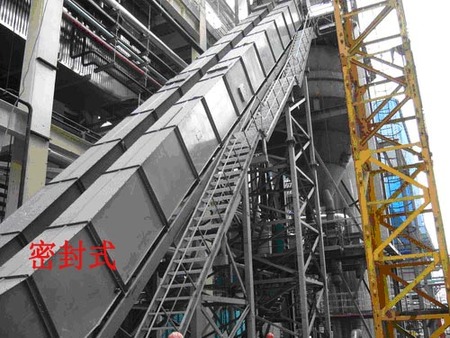

DS型链斗输送机是在吸收西德先进技术基础上，由我公司自行改进设计的输送设备。可广泛用于冶金、电力、建材、化工、交通运输等部门，特别常用于流化床锅炉下经冷渣机后灰渣的输送。此外对于腐蚀性大的物料在对一些构件采取防腐措施后也可使用。根据不同的运行场合及环境要求，有密封和不密封式两种供用户选择。
结构特点
1. 斗链是由牵引链条、承载支架和料斗组成，三部分均可自由拆卸安装，维护方便。
2. 链条采用长节距套筒滚子链，结构简单、重量轻、耐磨、寿命长。
3. 料斗之间搭接严密，确保运行时不漏灰。
4. 密封式链斗机在倾斜段设有自动积漏斗，避免物料进入机壳底部。
5. 机尾采用螺旋加弹簧涨紧机构，调节方便，同时还可以在小范围内实现自动涨紧，从动轮一个固定于轴，另一个随轴自转，从而消除由于链条磨损不一致造成的不同步问题。
6. 配有机械过载和电气过载双重保护装置，并配声光报警。
7. 布置形式
8. A 水平型 B 倾斜形 C 水平加倾斜加水平
9. 在满足工艺要求的前提下，应选用最简单的布置形式。输送机在倾斜布置时其倾角要≤60°。
主要规格型号及技术参数（输送量为倾角＜20°时）
型号 项目 | DS-400 | DS-450 | DS-540 | DS-640 | DS-800 |
料斗宽度（mm） | 400 | 450 | 540 | 640 | 800 |
料斗高度（mm） | 180 | 180 | 180 | 200 | 250 |
处理量（m3/h） | 0～35 | 0～45 | 0～55 | 0～80 | 0～150 |
物料粒度（mm） | 50 | 80 | 100 | 120 | 120 |
链速 | ≤15m/min |
输送距离 | ≤120m |
当本机在有倾角斜度（＞20°）时的输送能力调整系数
料斗 边高 | 调整系数（K） |
25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
180 | 0.9 | 0.88 | 0.80 | 0.69 | 0.60 | 0.50 | 0.43 | 0.37 |
200 | 0.93 | 0.91 | 0.83 | 0.75 | 0.69 | 0.61 | 0.54 | 0.47 |
250 | 0.95 | 0.93 | 0.86 | 0.80 | 0.74 | 0.69 | 0.63 | 0.57 |
注：1、以上数据是以连续装料为前提；
2、当倾角＞20°时的输送能力：额定输送量=K×水平输送时额定输送量。
