概述

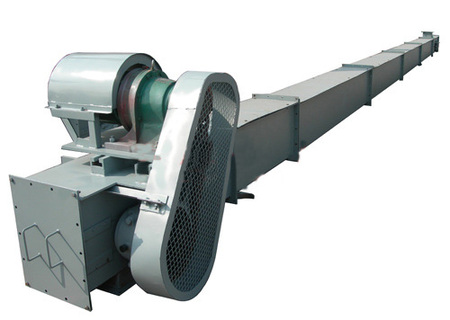

埋刮板输送机是输送粉尘状、小颗粒及小块状等散状物料的连续输送设备，可以水平、倾斜和垂直主送。输送时，刮板链条全部埋在物料中，故称为埋刮板输送机。
埋刮板输送机主要由封闭断面的壳体（机槽）、刮板链条、驱动装置及张紧装置等部件等组成。设备结构简单、体积小、密封性能好、安装维修比较方便；能多点加料、多点卸料，工艺选型及布置较为灵活；在输送飞扬性、有毒、高温、易燃易爆的物料时，可改善工作条件，减少环境污染。埋刮板输送机已被广泛应用于化工、建材、冶金、电力、粮食、轻工和交通等部门。
布置形式
通用型埋刮板输送机单机布置形式可分MS型（水平型）、MC型（垂直型）、MZ型（Z型）；
MS型埋刮板输送机可适用于水平或倾斜度较小的布置，倾角0°≤a≤15°。单台设备长度不得大于80m。
MC型埋刮板输送机可适用于倾斜度较大或垂直的布置，倾角30°≤a≤90°。单台设备输送高度不得大于30m。
MZ型埋刮板输送机可垂直一水平布置。单台设备输送高度不得大于20m，上水平总长度不大于30m。
MS型主要技术参数
型号 项目 | MS16 | MS20 | MS25 | MS32 | MS40 | MS50 |
机槽宽度（mm） | 160 | 200 | 250 | 320 | 400 | 500 |
机槽高度（mm） | 160 | 200 | 250 | 320 | 360 | 400 |
输送能力Q（m3/h） |
|
|
输送机效率 | 0.75～0.85 | 0.75～0.85 | 0.65～0.75 | 0.65～0.75 | 0.65～0.75 | 0.65～0.75 |
链条 速度 m/s | 0.16 | 11～13 | 17～20 | 23～37 | 30～35 | 37～45 | 57～68 |
0.20 | 14～16 | 22～24 | 29～34 | 48～55 | 67～78 | 77～95 |
0.25 | 17～20 | 27～31 | 37～42 | 60～69 | 84～97 | 94～115 |
0.32 | 22～25 | 35～39 | 47～54 | 77～88 | 108～124 | 122～148 |
刮板 链条 | 节距 | 100 | 125 | 160 | 200 | 200 | 200 |
形式 | DT | GT | DT | GT | BU1 | GT | BU1 | BU1 | BU1 |
MC型主要技术参数
型号 项目 | MC16 | MC20 | MC25 | MC32 | MC40 |
垂直段机槽宽度（mm） | 160 | 200 | 250 | 320 | 400 |
垂直承载段机槽高度（mm） | 120 | 130 | 160 | 200 | 250 |
输送能力Q（m3/h） |
链条 速度 m/s | 0.16 | 11 | 15 | 23 | 35 | 56 |
0.20 | 14 | 19 | 20 | 46 | 70 |
0.25 | 17 | 23 | 36 | 58 | 88 |
0.32 | 22 | 30 | 46 | 74 | 112 |
MZ型主要技术参数
型号 项目 | MZ16 | MZ20 | MZ25 | MZ32 | MZ40 |
垂直段机槽宽度（mm） | 160 | 200 | 250 | 320 | 400 |
垂直承载段机槽高度（mm） | 120 | 130 | 160 | 200 | 250 |
输送能力Q（m3/h） |
链条 速度 m/s | 0.16 | 11 | 15 | 23 | 36 | 57 |
0.20 | 14 | 19 | 29 | 46 | 71 |
0.25 | 17 | 23 | 36 | 57 | 88 |
0.32 | 22 | 30 | 46 | 72 | 112 |
