概述

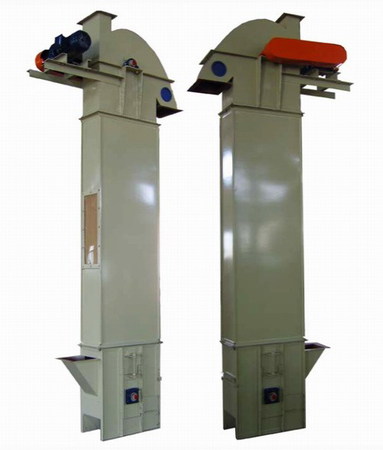

斗式提升机适用垂直输送物料堆积比重小于1.5t/m3的粉状、粒状、小块状无磨琢性、半磨琢性的物料，如水泥、石块、砂、粘土、煤、矿石、炉渣等。
我公司生产多种型号的斗式提升机：TD型、TH型、TB(NE)型。可根据用户需要选型。
TD型主要技术参数
型号 | 料斗型式 | 输送量（m3/h） | 斗容（L） | 斗距（mm） | 斗速（m/s） | 滚筒转速（r/min） |
TD100 | Q | 4 | 0.15 | 200 |
1.4 |
67 |
H | 7.6 | 0.3 |
TD160 | Q | 9 | 0.49 | 280 |
H | 16 | 0.9 |
Zd | 16 | 1.2 | 350 |
Sd | 27 | 1.9 |
TD250 | Q | 20 | 1.12 | 360 |
1.6 |
61 |
H | 36 | 2.24 |
Zd | 38 | 3.0 | 450 |
Sd | 59 | 4.6 |
TD315 | Q | 28 | 1.95 | 400 |
1.6 |
61 |
H | 50 | 3.55 |
Zd | 42 | 3.75 | 500 |
Sd | 67 | 5.8 |
TD400 | Q | 40 | 3.1 | 480 |
1.8 |
55 |
H | 76 | 5.6 |
Zd | 68 | 5.9 | 560 |
Sd | 110 | 9.4 |
TD500 | Q | 63 | 4.84 | 500 |
1.8 |
55 |
H | 116 | 9.0 |
Zd | 96 | 9.3 | 625 |
Sd | 154 | 14.9 |
TD630 | H | 142 | 14 | 710 |
2.0 |
48 |
Zd | 148 | 14.6 |
Sd | 238 | 23.5 |
说明：表中料斗容积为料斗盛水时容积，按100%填充量计算,具体选用时请根据物料特性表1求得物料填充系数ψ,计算出输送能力。
TH型主要技术参数
提升机型号 | TH160 | TH200 | TH250 | TH315 | TH400 | TH500 | TH630 |
料斗形式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh |
输送量m3/h | 15.77 | 24.97 | 17.87 | 28.6 | 31.43 | 48.19 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 |
料斗 | 容量L | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 |
间距mm | 500 | 500 | 500 | 512 | 512 | 688 | 688 |
链条规格 | 14×50 | 14×50 | 14×50 | 18×64 | 18×64 | 22×86 | 22×86 |
传动链轮转速r/m | 69.71 | 63.22 | 44.11 | 42.5 | 37.6 | 35.8 | 31.8 |
TB（NE）型主要技术参数
提升机型号 | TB250 | TB315 | TB400 | TB500 | TB630 | TB800 | TB1000 |
输送量m3/h | 16～25 | 32～46 | 50～75 | 85～121 | 135～190 | 216～310 | 340-480 |
料斗型式 | J | T | T | T | T | T | T |
斗距mm | 200 | 200 | 250 | 320 | 400 | 500 | 630 |
斗容L | 3 | 6 | 12 | 25 | 50 | 100 | 200 |
料斗运行速度m/s | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
节距mm | 100 | 100 | 125 | 160 | 200 | 250 | 315 |
条数 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
注：表中的输送量是按照物料填充系数φ=0.6-0.85计算，具体选用时请根据物料特性表1求得物料填充系数ψ,计算出输送能力。
